Свинцовые изделия

1. Свинцовые кирпичи (радиационно-защитные блоки)

Свинцовые радиационно-защитные блоки (свинцовые кирпичи "ласточкин хвост") предназначены для сборки защитных стенок и перегородок в помещениях с радиационной опасностью, а также для защиты персонала и оборудования от ионизирующих излучений. Используются в медицинских учреждениях, научно-исследовательских лабораториях, промышленности.



Конструкция защитных блоков (свинцовых кирпичей) изготавливаемых АО "Завод металлов и сплавов" включает: универсальность сборки при экранировании поверхности стен и полов помещений; уровень ослабления радиационного излучения, соответствующего мощности излучаемых материалов; непрерывность защиты по всей площади благодаря специальной форме модуль (мину "ласточкин хвост"), что позволяет легко монтировать блоки, обеспечивая надежную защиту при необходимости.



Блоки имеют однородный состав, без образования воздушных пустот, которые могут ослабить защитные свойства на локальных участках.

АО "Завод металлов и сплавов" изготавливает свинцовые блоки, а так же имеет возможность изготовления нестандартных блоков соответствующих техническим заданиям Покупателя.





Конструкция защитных блоков (свинцовых кирпичей)



Обозначение Описание Габариты размеров мм Расчетная масса, кг Расчетный вес (сплав ПБ-1), кг Эскиз
ВС-01 Блок нижний прямой 125x125x50 6,4 6,2 Эскиз ВС-01
ВС-02 Блок средний прямой 125x125x50 5,7 5,5 Эскиз ВС-02
ВС-03 Блок верхний прямой 125x100x50 5 4,85 Эскиз ВС-03
ВС-04 Блок нижний угловой 125x125x100 x50 9,6 9,3 Эскиз ВС-04
ВС-04-1 Блок нижний угловой 175x125x50 9,65 9,35 Эскиз ВС-04-1
ВС-05 Блок средний угловой 125x125x100 x50 8,55 8,25 Эскиз ВС-05
ВС-05-1 Блок средний угловой 175x125x50 8,55 8,25 Эскиз ВС-05-1
ВС-06 Блок верхний угловой 125x100x100 x50 7,45 7,25 Эскиз ВС-06
ВС-06-1 Блок верхний угловой 175x125x50 7,4 7,2 Эскиз ВС-06-1
ВС-07 Блок прямоугольный 100x100x50 6,4 6,2 Эскиз ВС-07
ВС-08 Блок прямоугольный 200x100x50 - - Эскиз ВС-08
ВС-09 Блок прямоугольный 200x200x50 - - Эскиз ВС-09
ВС-50-1 Набор «Домик свинцовый» ВС-01 - 14 шт., ВС-02 - 42 шт., ВС-03 - 14 шт., ВС-04 (ВС-04-1) - 4 шт., ВС-05 (ВС-05-1) - 12 шт., ВС-06 (ВС-06-1) - 4 шт. 700x400x500 569,8 550,9

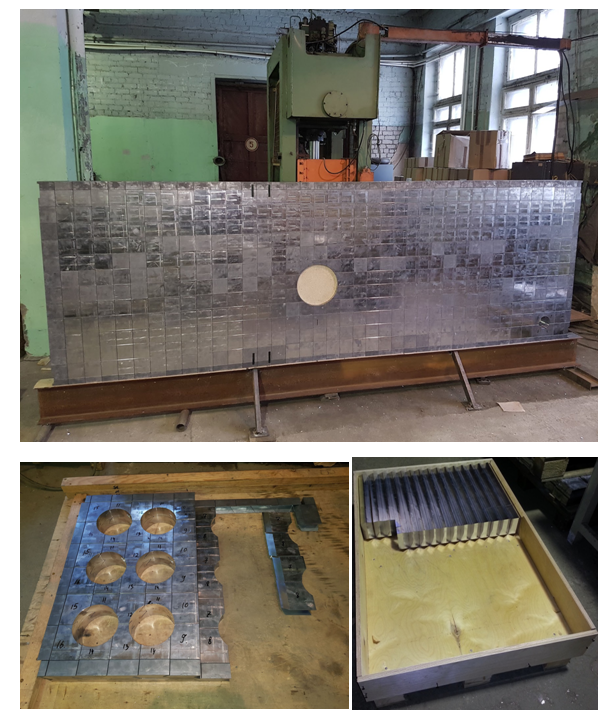

Примеры кирпичей и наборов

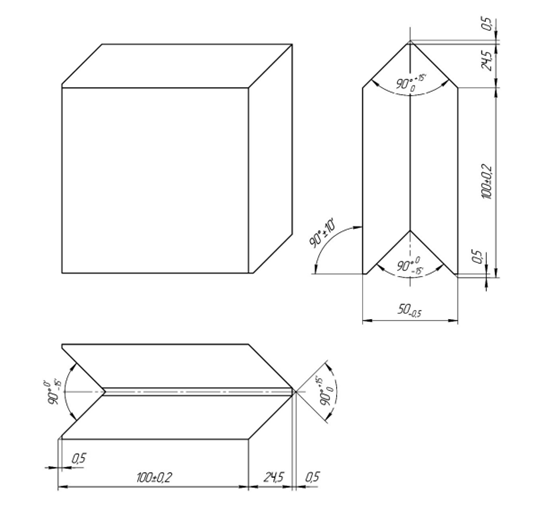

Рисунок 1. Блок средний прямой ВС-02. Чертеж.



Чертеж ВС-02

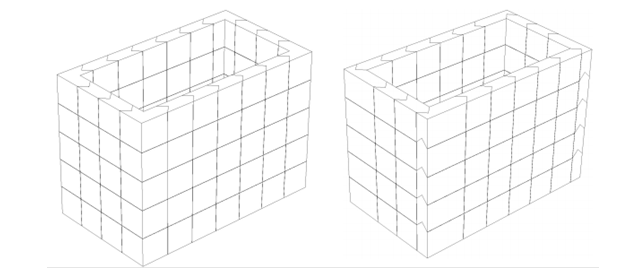

Рисунок 2. Набор «Домик свинцовый» ВС-50-1. Варианты укладки блоков.



Варианты укладки ВС-50-1

2. Свинцовые контейнеры (контейнеры транспортные защитные)

АО "Завод металлов и сплавов" изготавливает свинцовые контейнеры по ТУ закалывания любой сложности с последующей механической обработкой обтачивания. Плотность используемого свинцового сплава обеспечивает требуемые условия облучения, а также гарантирует герметичность при транспортировке радиоактивных материалов.

Примеры контейнеров

Крышка контейнера

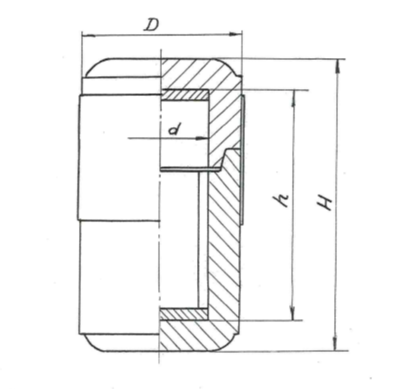

Контейнер защитный типа КТИ

Обозначение транспортного контейнера Тип контейнера D, мм H, мм Размеры оси, мм Толщина радиационной защиты, мм Масса, кг
УКТИА-10 КТИ-10 42 85 31 73 1
УКТИА-15 КТИ-15 52 105 31 73 2
УКТИА-20 КТИ-20 72 115 31 73 5

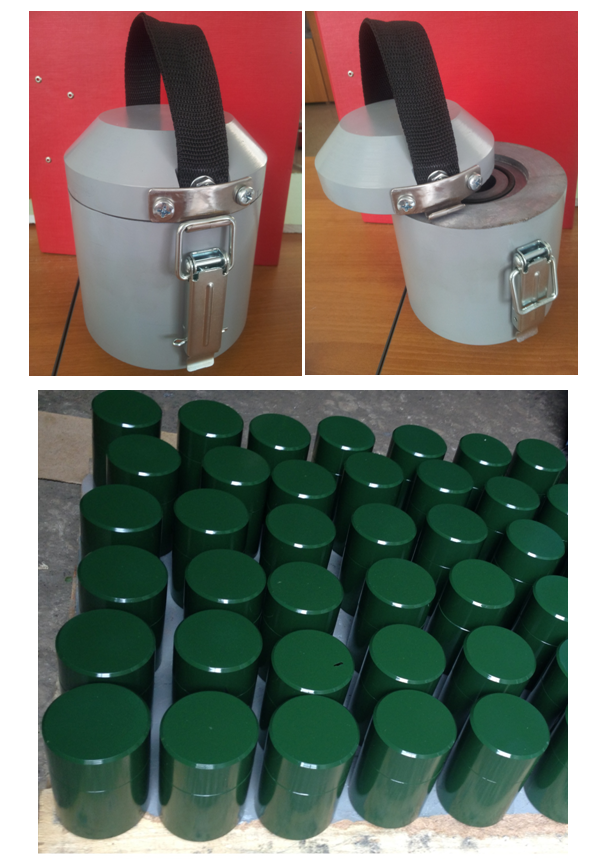

Примеры изготовленных контейнеров

3. Свинцовые изделия по чертежам заказчика

АО "Завод металлов и сплавов" изготавливает свинцовые изделия по техническим заданиям заказчика с последующей механической обработкой обтачивания.

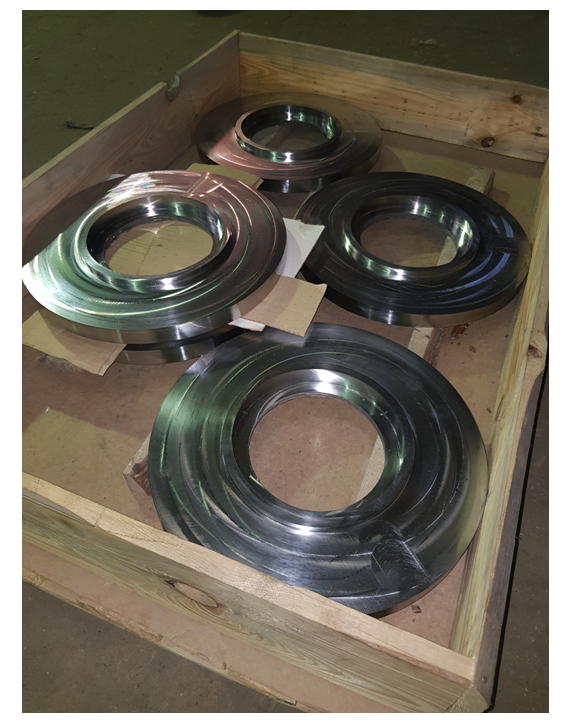

Примеры изделий по чертежам







Дополнительную информацию о продукции, её стоимость, наличие на складе, Вы сможете узнать у наших специалистов по телефону 8 (4912) 24-06-27 - многоканальный или info@zms.su.
